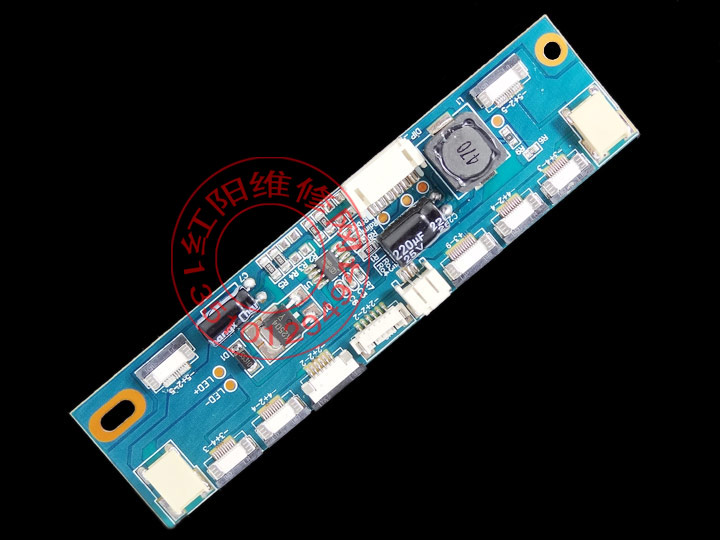

全新通用万能LED 升压板

已经安装好12个接口座

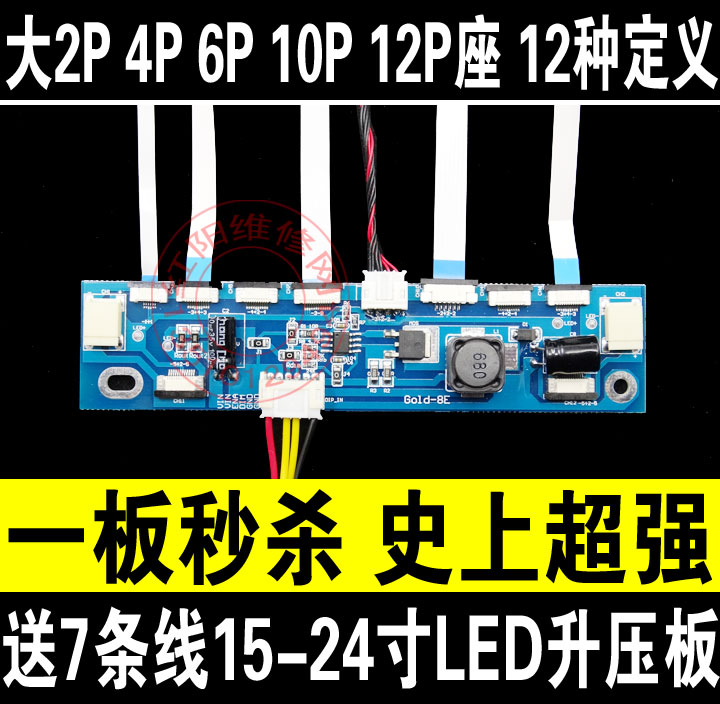

LED屏有2P 6P 10P 12P,还在找接口而烦脑吗？

维修必备目前最通用款

最新到货两种功能一样随机发货对此挑剔者请绕行谢谢

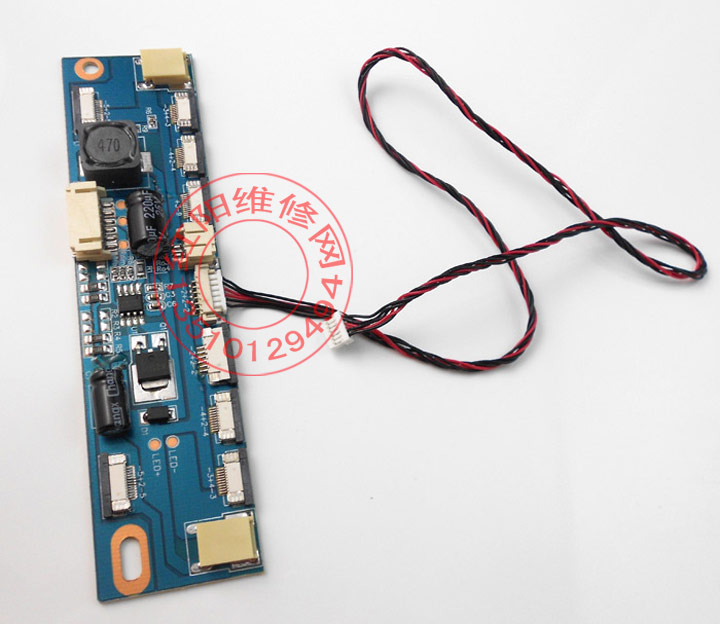

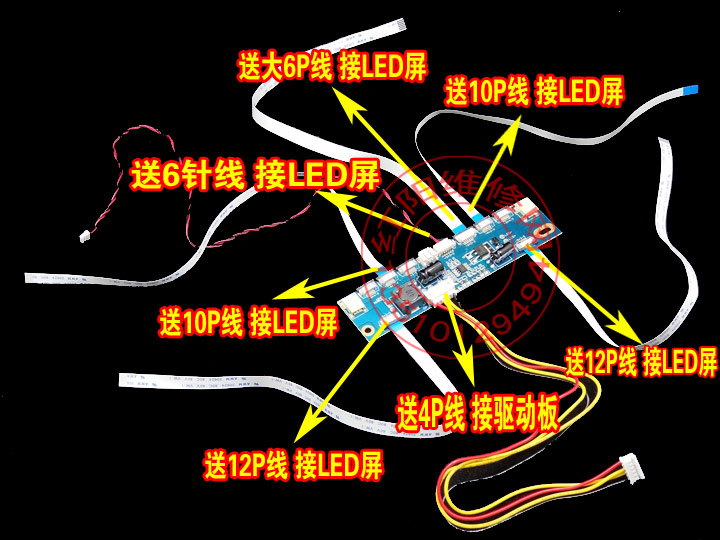

配7条线：12pin软排*1；10软排*2；6pin软排*2；6针线*1；输入线*1

LED高压板改装，代换说明

1：把升压板所需要的供电、地线、开关信号连接到通用LED升压板VCC 供电 ON 开关信号 ADJ 亮度控制 GND 地线 (与LCD 高压板连接方法相同)

2：用万用表量出来LED灯条连接线供电是多少条线，分别是哪几条负极是多少条线分别是哪几条线；

线在多也是只有正负之分。

LED优点很多，不必一一赘述诸如亮度好寿命长低压安全耗电低等等。。。

但是让人头疼的一点是：由于厂商采用不同标准接口，这样搭配起来的板定义很复杂。本款LED升压板，集合多种常用LED定义，几乎可以通吃常用LED常见定义，实乃维修师傅测试点亮LED灯条，适配LED灯条，大批量改装LED灯条之首选。

注意：【并不包含3颗为一组的，9V的降压方案灯条，其为非常规LED。所以请正确理解万能】

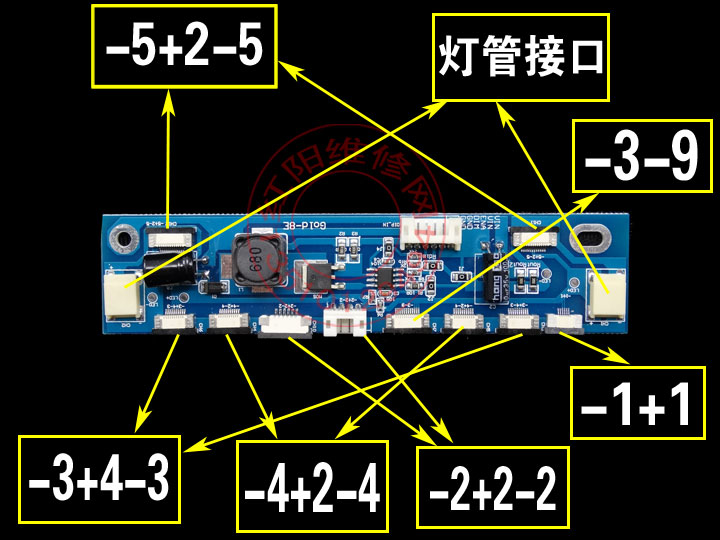

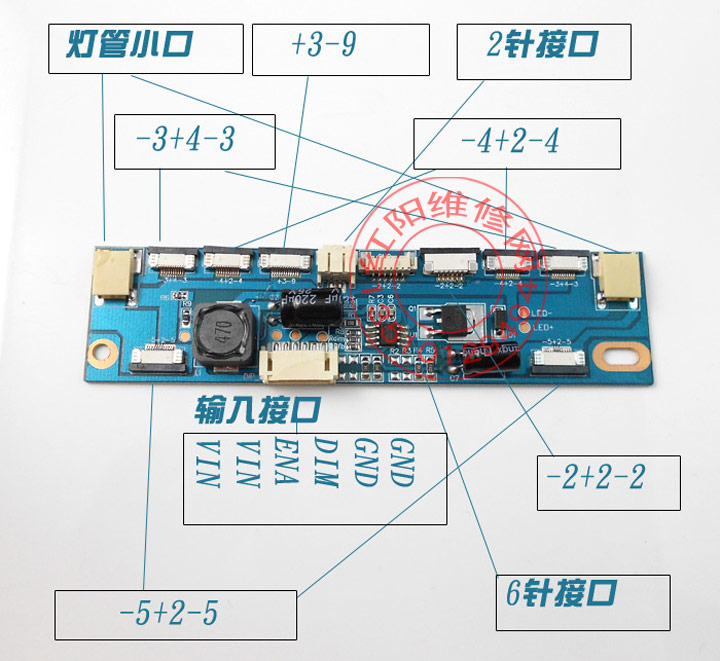

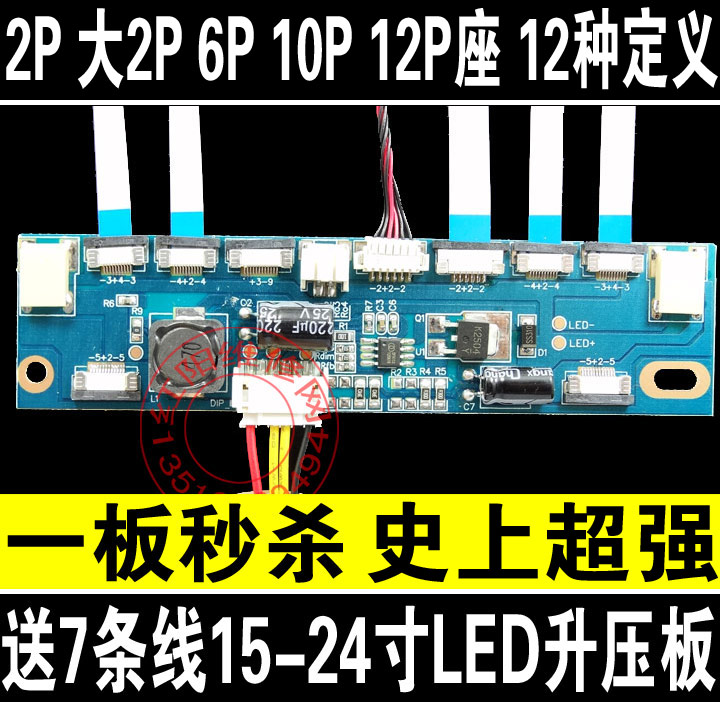

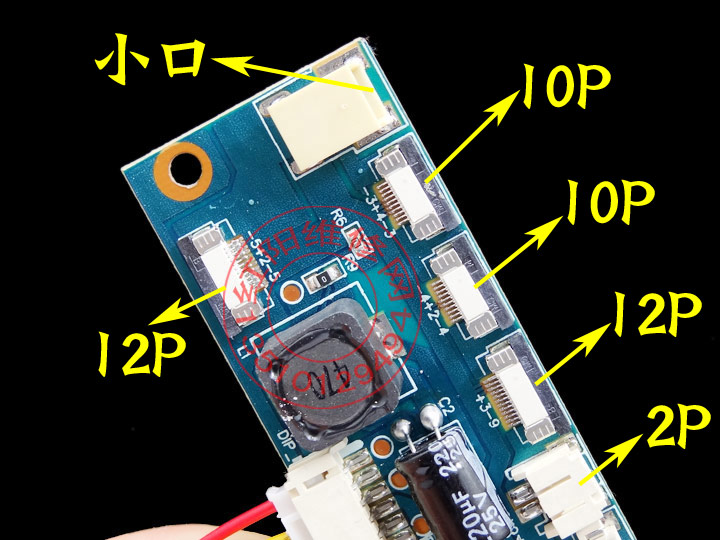

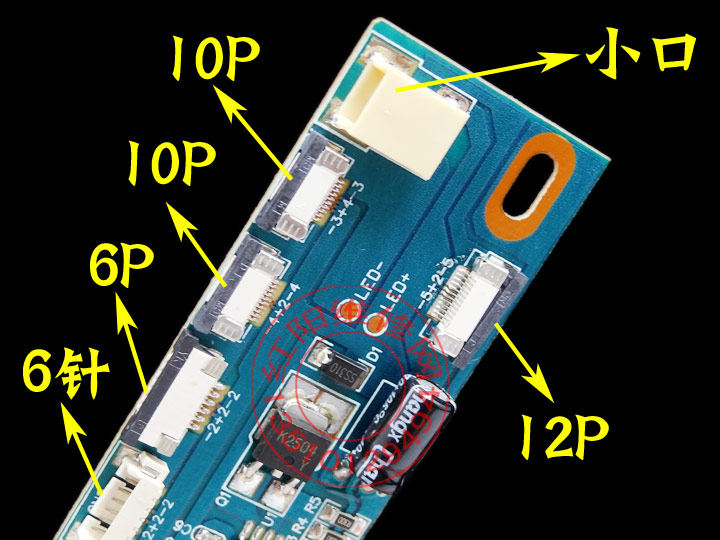

支持定义：

单双12pin软排接口：-5+2-5；【接单双灯均可】

单双10pin软排接口：-3+4-3；【接单双灯均可】

单双10pin软排接口：-4+2-4；【接单双灯均可】

单12pin软排接口：+3-9；

常用6线接口：-2+2-2（三星6线）；

常用1.0规格6Pin软排接口：-2+2-2；

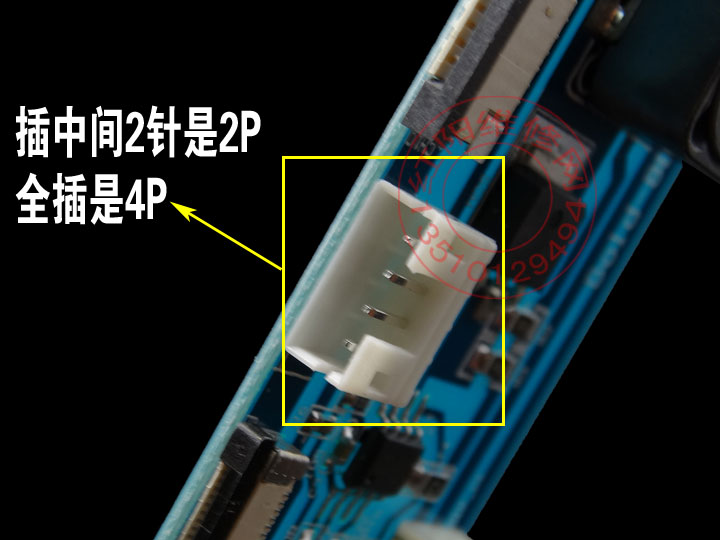

常用2针接口：BH2.0

常用标准灯管小口接口：BH 3.5小口【接单双灯均可】

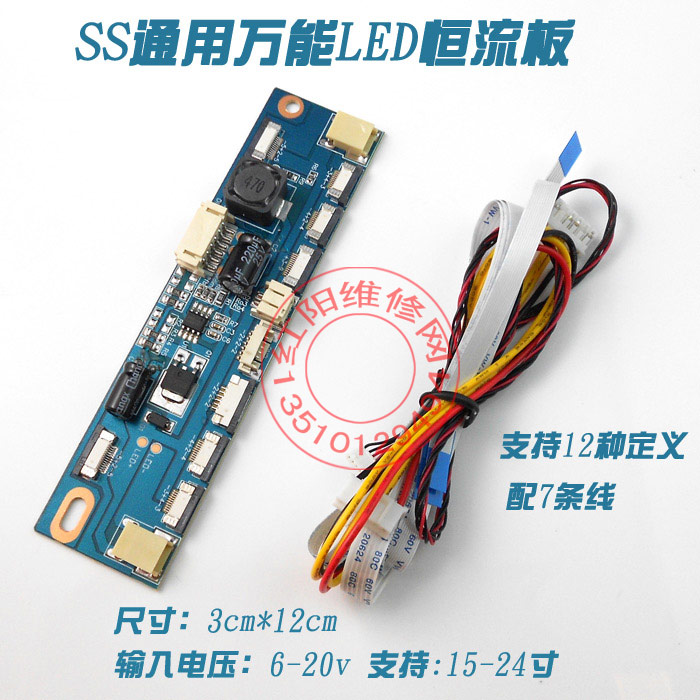

输入电压： 6-20v

支持尺寸：15-24寸

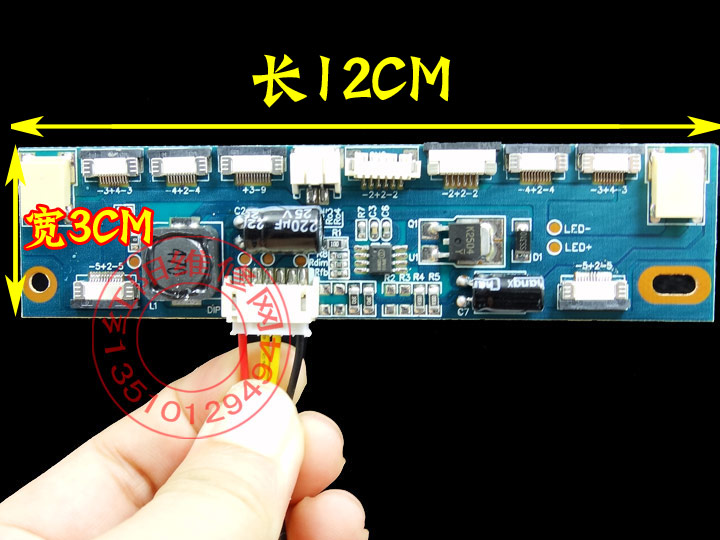

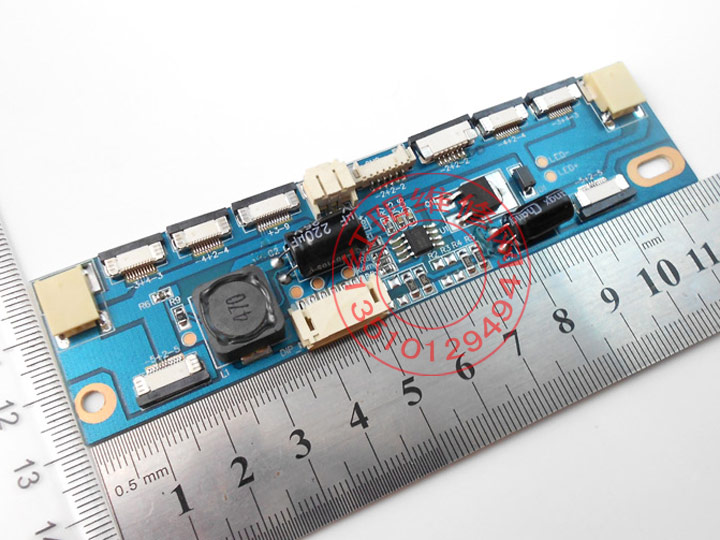

大小：12*3cm

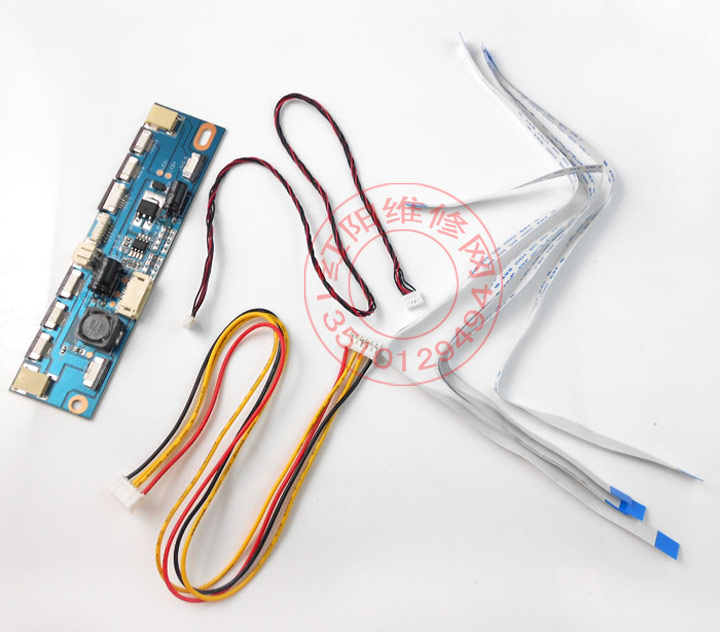

配线包含：

配7条线：12pin软排*2；10软排*2；6pin软排*1；6针线*1；输入线*1
