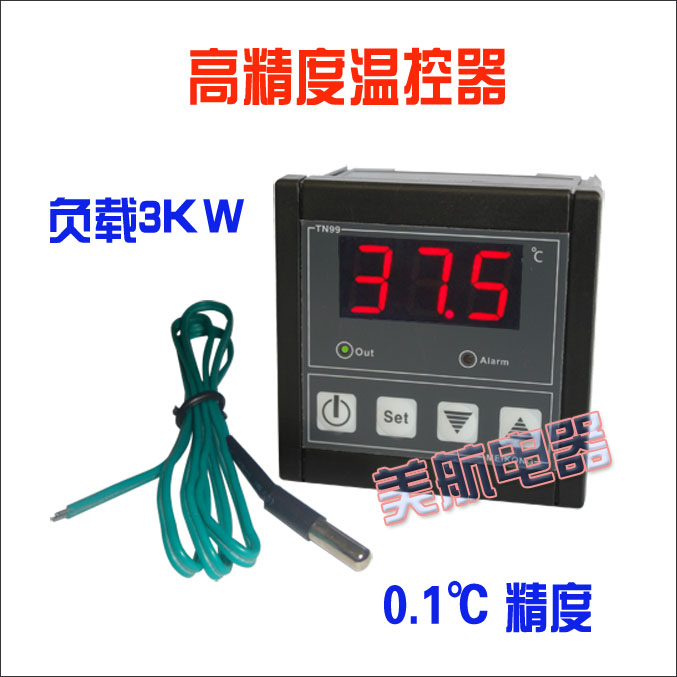

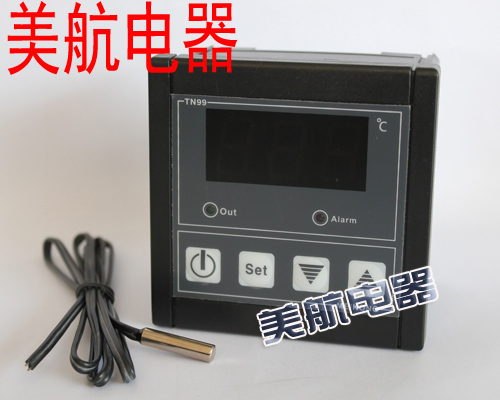

一、技术参数：

 外    壳：阻燃ABS
 面    板：PC材料，耐热、耐寒
 温度范围：-40～150℃（可锁定），断电记忆功能
 分 辨 率：0.1 ℃/1.0℃
 仪表尺寸：长96mm*宽96mm *深68mm
 开孔尺寸：91.5mm*91.5mm*60mm
 输入电压：按仪表标注为准(110V、220V、380V)
 输    出：触点容量30A 250Vac、报警5A 250Vac

可锁定最高和最低设置范围,上下限超温报警,温度偏差校正,制冷制热转换,30A大功率继电器,可直接控制3KW，传感器线可延长100米。

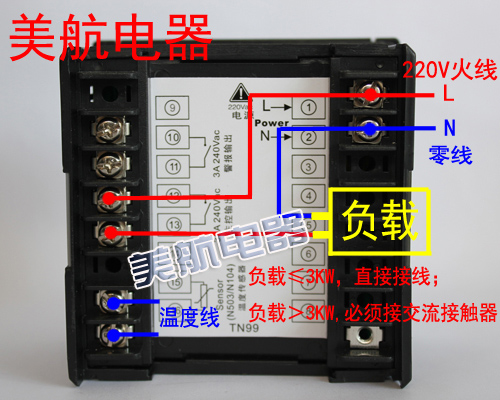

二、仪表的接线图：

右侧的1和2：接仪表电源，即220V的电源

左侧的最下面的15和16：接随表配的温度传感器，不分正负

负载的接法：1和12用线连接（短接）；

            2和13分别接负载或接触器（譬如接加热设备的两根线，必须是功率≤3KW，才能直接接；否则就要接交流接触器，从接触器上面引线到加热设备或制冷设备上面。）

请注意：左侧中间的12和13，这是一个开关，它没有电，很多人直接把负载接在这两个端子上，这是错误的，必须按照上面的接法 。

三、仪表的参数设置

举例一：仪表需要控制温度在36.2～37.5℃，温度升到37.5℃停止，温度降到36.2℃启动。

设置分为两步：

1、设主控温度。

 按一下SET键，屏幕上有数字在晃动，把它调成37.5。（需要多少度停止，就设成多少）

2、设具体的参数。

按住SET键3秒钟，进入代码设置。

1、SPH： 锁定仪表的最高设置范围。同时也是用来设置高温报警。

 2、SPL： 锁定仪表的最低设置范围。同时也是用来设置低温报警。

 3、HYS：这是个关键的代码，设置温度回差。在本例中， 36.2℃启动，37.5℃停止，则需要设成1.3（37.5-36.2=1.3）。

 4、ADJ：温度校正，正常情况下，不需调整这个参数

 5、Con:加热和制冷选择。温度升高后要停止输出，属于加热控制方式，譬如控制加热棒、加热管等等； 温度升高后要启动输出，属于制冷控制，譬如控制风机、压缩机等等。在本例中，属于加热控制H，因出厂设置是H ，故无需再调整。

举例二：仪表需要控制温度在-8～-5℃，温度升到-5℃启动，温度降到-8℃停止。

1、设置主控温度。将主控温度设为-8.

2、设置参数。将第3个代码HYS,设置为3（-8度和-5度相差3度）。第5个代码Con设为C。

 另外，温度线的长度出厂配置都是1米的
